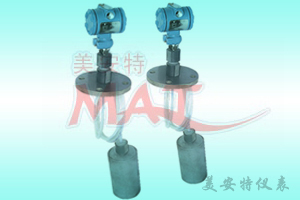

MAT-BUS740平衡罩式液位變送器，敏感器件安裝在中繼箱下端，投入部件為平衡罩，兩者之間由導氣管（導壓）相連，液柱的壓力通過空氣的傳導間接地由導氣管傳遞給敏感部件，這樣就避免敏感部器件被介質的直接接觸。不僅適用于普通水的測量，還適用于高溫、粘稠、腐蝕等介質特殊場合的液位測量。廣泛適用于化工、冶金、電站、水利、城市供水和工業廢水等領域。

平衡罩式液位變送器的主要技術參數
量程：0~1~30m
測量介質：各類水、重輕油、原油、酸堿等各類腐蝕性液體
精度：0.25%F·S；0.5%F·S（一般為0.5%FS）
輸出：4~20mADC
溫度：環境溫度0~60℃，介質溫度0~250℃
電源：24VDC
防塵防潮：全天候
防爆級別：EXia ⅡCT5
指示表頭：100%指針表頭或31/2位液晶顯示（用戶訂貨時須另指明）
平衡罩式液位變送器的工作原理
當把變送器的平衡罩式投入到液體中某一位置時，傳感器經過導氣管受到的壓力為：P=9.807pH+Po
其中P—傳感器感受到的壓強，單位kPa
P—液位密度，單位g/cm3
H—待測液面高度，單位m
Po—液面上的壓強，單位kPa
若傳感器背面腔與液面上部連通，則Po為零，所以H 約等于0.102P/p,變送器把感受到的壓力信號轉換成電信號，此信號與液面高度成正比。
注意：被測液體的容器須通大氣，即是開放式的，不能密閉，否則測量結果無意義。
