磁翻板液位計的遠傳原理及其應用前景

[前言]    2004年度硝區大修時，冷凍工段1#氨蒸發器新裝了一臺帶遠傳輸出的磁翻板液位計。就地指示儀表型號為UHZ-25，是常見的磁翻板式液位計，直觀，醒目，有利于工藝人員讀數。遠傳變送器型號為LB，其原理和結構均新穎、簡單而可靠。儀表投運一個多月，運行穩定、可靠，取得非常滿意的效果。

液位計遠傳變送器的技術參數如下:

測量原理干簧管一電阻鏈一磁藕式
測量范圍300- 8000mm
準確度士IOmm
回差士1Omm
輸出信號4- 20mAD、C(二線制)
負載能力600歐姆功耗<1.OW
環境溫度一40到+80°C
防護等級IEC IP65
電源電壓14-40V D. C
遠傳距離max 10 km
電纜接頭防水型M16x1.5內螺紋    隔爆型M20x 1. 5內螺紋
防爆等級本安型ib IIBT4(須與齊納安全柵配合使用)

液位變送器原理

LB型液位變送器由液位傳感器和轉換模塊組成。液位傳感器是由一組干簧和電阻鏈構成。干簧管J和電阻R的電氣連接如圖

    干簧管和電阻每隔20mm一組，等距離地安裝在一根不銹鋼管內。全部電阻的阻值均是相同的，即:R1= R2= R3 .....= Rn。電阻的數量由液位測量范圍(即標尺的長度)來決定。例如測量范圍為1200mm時，則R阻的個數n為n = 1200/20= 60(個)。

液位傳感器與磁翻板液位計并列安裝在浮筒一側，同處于磁性浮子的磁耦系統中。當磁性浮子隨子隨液位上下移動時，對應高度的干簧管受磁場作用而吸合使電阻鏈的阻值，即圖1的a, b點呈現的阻值Rab發生變化。例如當液位處于較低位置，Jo吸合，全部電阻被Jo短路，Rab為0;當液位為較高位置，Jn吸合，Rab為n個電阻串聯的總和。亦即:液位為0%時，Rab= 0，液位為100%時，Rab為較大。

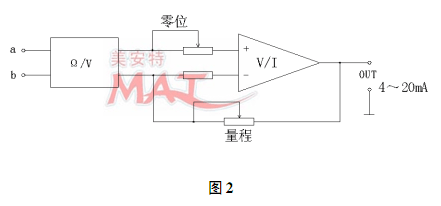

    轉換模塊實際上是一個簡單的測量電阻值的電路，由Ω/ V(電阻/電壓)轉換電路、V/I(電壓/電流)轉換電路和零位、量程調整電路構成。框圖如圖2所示。

    來自液位傳感器的對應液位高度的電阻信號，進入圖2所示的a, b端，經處理后較終輸出4一20mA D C標準信號。
